Telemecanique Sensors ZCKJ1 — XC Standard‑Grenztaster‑Grundgerät für hochzuverlässige Positionsüberwachung
Produktübersicht

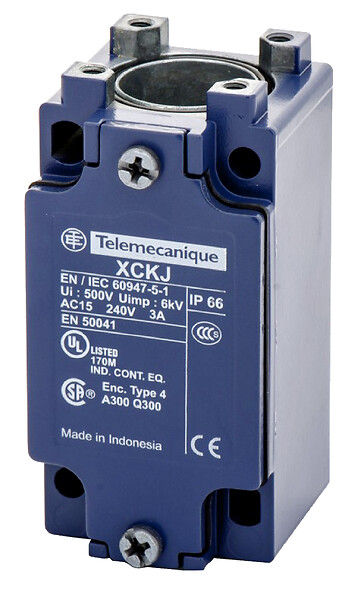

Der Telemecanique Sensors ZCKJ1 ist ein Standard‑Grenztaster‑Grundgerät der OsiSense XC Standard‑Baureihe von Telemecanique Sensors (Schneider Electric). Er wurde für Industrieautomation und Maschinensicherheitsaufgaben entwickelt und verfügt über ein festes Metallgehäuse mit integrierten Schnappkontakten (1 Öffner + 1 Schließer). In Kombination mit verschiedenen ZCKE‑Schaltköpfen lassen sich robuste Weg‑ und Positionsüberwachungslösungen realisieren.
Leistungsmerkmale & Vorteile
- XC Standard‑Grundgerät — weltweit standardisiertes Format für einfache Austauschbarkeit.
- Festes Metallgehäuse für hohe mechanische Belastbarkeit und lange Lebensdauer.
- Zweipolige Schnappkontakte: 1 Öffner + 1 Schließer für flexible Steuerlogik.
- Bemessungsgebrauchskategorien: AC‑15 240 V / 3 A und DC‑13 250 V / 0,27 A nach IEC 60947‑5‑1.
- PG13.5‑Kabeleinführung für schnelle Feldverdrahtung.
- Schraubklemmen, geeignet für Leiterquerschnitte 0,34…1,5 mm².
- Hoher Schutz: IP66 (IEC 60529) sowie Stoßfestigkeit IK07.
- Großer Temperaturbereich: Betrieb −25…+70 °C (Lagerung −40…+70 °C).
Anwendungsvorteile
- Modular kombinierbar: als Grundgerät kompatibel mit vielen ZCKE‑Schaltköpfen (z. B. Rollenhebel, Stößel, Betätigungsstangen).
- Stabile Signale: Schnappschaltmechanismus reduziert Kontaktprellen und erhöht die Eingangssicherheit an SPS/PLC.
- Hohe Robustheit: Metallgehäuse prädestiniert für hohe Schaltzyklen, Vibration und mechanische Stöße.
- Industrietaugliche Abdichtung: IP66 gewährleistet zuverlässigen Betrieb bei Staub, Ölnebel und Spritzwasser.
Typische Anwendungsbereiche
- Automatisierte Fertigungs- und Montagelinien — Endlagenüberwachung, Spannvorrichtungen, Positionsrückmeldung.
- Förder‑ und Handhabungssysteme — Palettenerkennung, Kollisionsschutz, Sorter‑Positionen.
- Werkzeugmaschinen und Umformtechnik — Schutzhauben‑Interlocks, Hubwegbegrenzung, Endpositionen.
- Schwerlast- oder Außeneinsatz — Hebebühnen, Lager‑Stapler, Stahl‑/Bergbaumaschinen.
Auswahl- und Installationshinweise
- Zunächst den passenden ZCKE‑Schaltkopf wählen, danach mit dem ZCKJ1‑Grundgerät kombinieren.
- Last und Nutzungskategorie mit den AC‑15 / DC‑13‑Nennwerten abgleichen, um Kontaktlebensdauer zu sichern.
- Für staubige oder feuchte Umgebungen eine geeignete, abgedichtete PG13.5‑Verschraubung verwenden (IP66).
- Mechanische Ausrichtung exakt einstellen und ausreichenden Überhub vorsehen, um harte Anschläge zu vermeiden.
- Bei hohen Schaltfrequenzen regelmäßige Funktions‑ und Verschleißkontrolle durchführen.
Warum XS7C4A1MPG13 wählen?
- Bewährte Markenqualität von Telemecanique Sensors / Schneider Electric mit globalem Support.
- XC Standard‑Plattform: schnelle Austauschbarkeit, standardisierte Konstruktion und vereinfachte Ersatzteilhaltung.
- Hohe Widerstandsfähigkeit: Metallgehäuse, Schnappkontakte, IP66‑Schutz und IK07‑Stoßfestigkeit.
- Wirtschaftlich über den Lebenszyklus — geringe Wartung und hohe Verfügbarkeit.
- Green Premium‑konform, erfüllt RoHS/REACH‑Anforderungen für nachhaltige Projekte.
Zusammenfassung
Wenn Sie ein standardisiertes, robustes Grenztaster‑Grundgerät mit hoher Schutzart und flexibler Kompatibilität zu Schaltköpfen benötigen, ist der Telemecanique Sensors ZCKJ1 eine ausgezeichnete Wahl. Er liefert zuverlässige Weg‑ und Positionssignale für Automation, Fördertechnik, Werkzeugmaschinen und Schwerlastanwendungen und sorgt für langfristige Anlagenstabilität.
